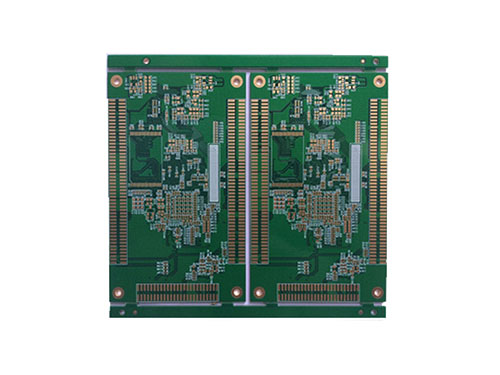

阻抗板的定義是:一種好的疊層結構就能夠起到對印制電路板特性阻抗的控制,其走線可形成易控制和可預測的傳輸線結構叫做阻抗板。
阻抗計算編輯:
1信號的上升沿時間和信號傳輸?shù)浇邮斩怂钑r(shí)間的比例關系,決定了信號連線是否被看作是傳輸線。
2:具體的比例關系由下面的公式可以說明:如果PCB板上導線連線長度大于l/b就可以將信號之間的連接導線看作是傳輸線。
3:由信號等效阻抗計算公式可知,傳輸線的阻抗可以用下面的公式表示:在高頻(幾十兆赫到幾百兆赫)情況下滿足wL>>R(當然在信號頻率大于109Hz的范圍內,則考慮到信號的集膚效應,需要仔細地研究這種關系)。那么對于確定的傳輸線而言,其特性阻抗為一個常數。信號的反射現象就是因?yàn)樾盘?hào)的驅動端和傳輸線的特性阻抗以及接收端的阻抗不一致所造成的。
4:對于CMOS電路而言,信號的驅動端的輸出阻抗比較小,為幾十歐。而接收端的輸入阻抗就比較大
