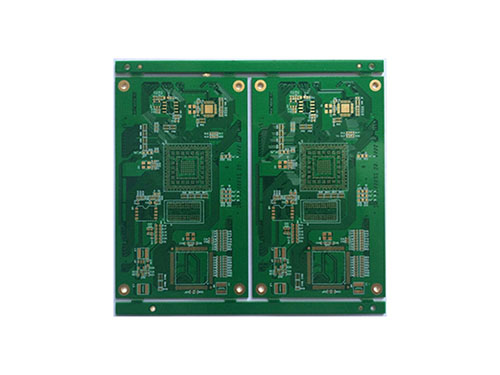

阻抗板的定義是:一種好的疊層結構就能夠起到對印制電路板特性阻抗的控制,其走線可形成易控制和可預測的傳輸線結構叫做阻抗板。 阻抗計算編輯: 1信號的上升沿時間和信號傳輸?shù)浇邮斩怂钑r間的比例關系,決定了信號連線是否被看作是傳輸線。 2:具體的比例關系由下面的公式可以說明:如果PCB板上導線連線長度大于l/b就可以將信號之間的連接導線看作是傳輸線。 3:由信號等效阻抗計算公式可知,傳輸線的阻抗可以用下面的公式表示:在高頻(幾十兆赫到幾百兆赫)情況下滿足wL>>R(當然在信號頻率大于109Hz的范圍內,則考慮到信號的集膚效應,需要仔細地研究這種關系)。那么對于確定的傳輸線而言,其特性阻抗為一個常數。信號的反射現象就是因為信號的驅動端和傳輸線的特性阻抗以及接收端的阻抗不一致所造成的。 4:對于CMOS電路而言,信號的驅動端的輸出阻抗比較小,為幾十歐。而接收端的輸入阻抗就比較大。
